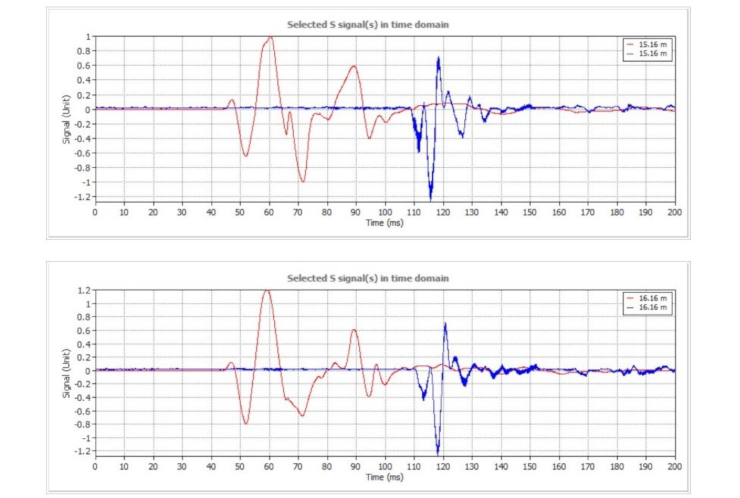

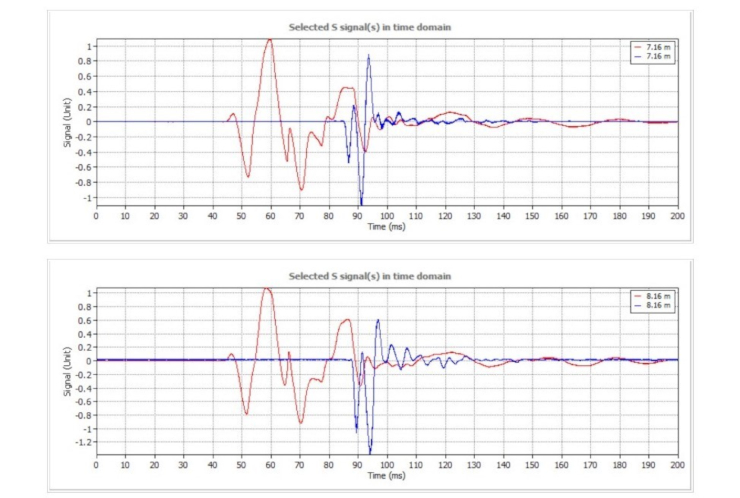

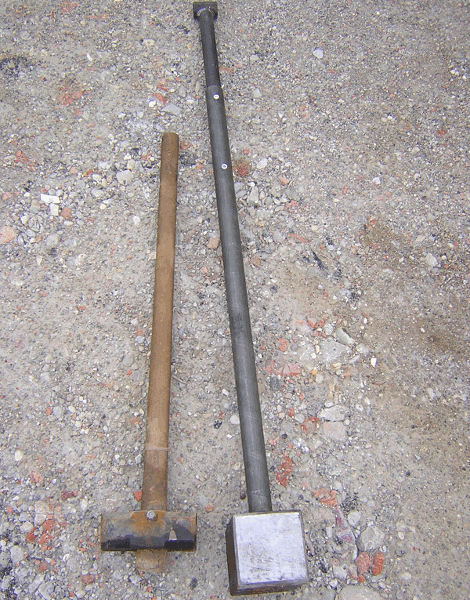

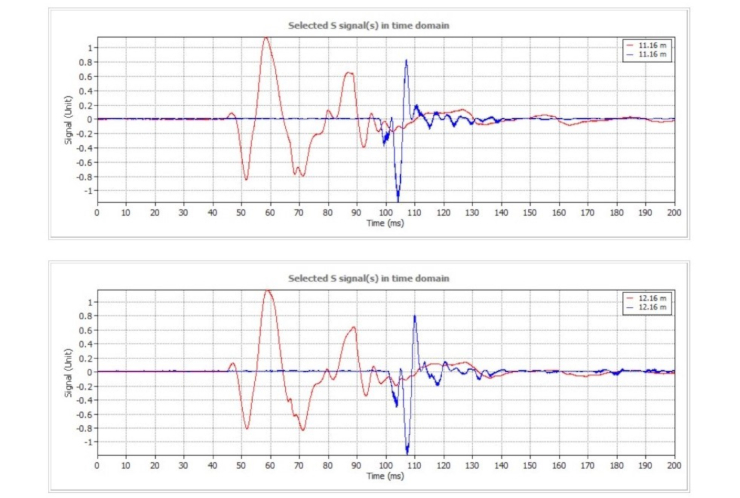

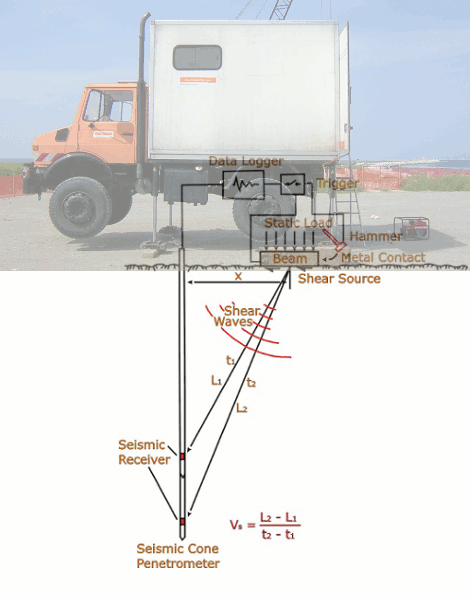

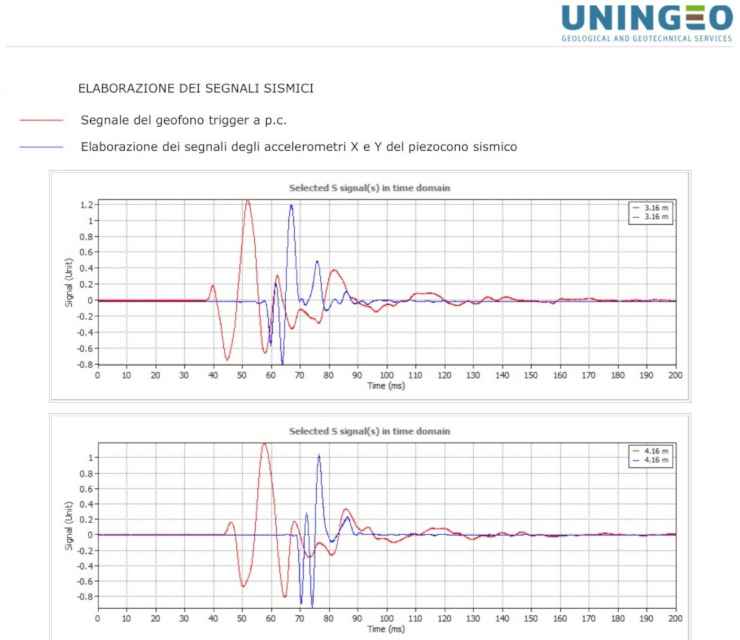

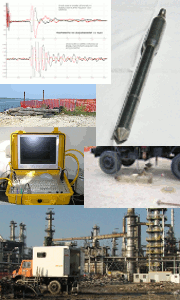

Il piezocono sismico (noi utilizziamo il TP-CPT-SISMI di TECNO PENTA), nato nei primi anni '80, è un piezocono elettrico standard all'interno del quale sono stati inseriti dei geofoni o accelerometri che permettono la registrazione di segnali simici generati artificialmente. La prova SCPTU (S = Seismic; CPT = Cone Penetration Test; U = con misura della pressione neutra U) consiste, come per le prove CPTU standard, nell'infissione nel terreno del piezocono per la misura, ogni 2 cm, dei classici parametri qc (resistenza di punta), fs (resistenza laterale) ed U (pressione neutra). Ad ogni metro di profondità (od eventualmente a profondità prestabilite a seconda delle necessità progettuali) viene sospesa l'infissione del piezocono ed a piano campagna, tramite adeguato sistema di energizzazione, vengono generate delle vibrazioni artificiali nel terreno. Tramite i sensori sismici (geofoni o accelerometri) presenti all'interno del piezocono ed adeguato acquisitore sismico (D1-SISMI di TECNO PENTA) è possibile quindi rilevare e registrare tali segnali sismici e di conseguenza determinare i tempi necessari alle onde sismiche per percorrere il tratto da piano campagna fino alla profondità a cui si trova il piezocono (tempi di arrivo). Grazie alla presenza di tre geofoni o accelerometri disposti all'intero del piezocono lungo le tre direzioni X, Y e Z ed al tipo di sistema di energizzazione utilizzato è possibile discriminare nei sismogrammi i segnali generati dalle onde di taglio S e dalle onde di compressione P. Ottenuti i tempi di arrivo è possibile quindi calcolare la velocità di propagazione delle onde S e P. Usando la teoria della elasticità il modulo di taglio massimo può essere correlato con la velocità delle onde di taglio, la densità della massa totale, il peso di volume totale e la forza di gravità Le onde di taglio viaggiano attraverso la struttura scheletrica della formazione con deformazioni molto basse. Il modulo di taglio è una proprietà fondamentale del terreno, che correla la deformazione di taglio allo sforzo di taglio che subisce la struttura scheletrica del terreno. Poichè la gran parte dei terreni viene deformata leggermente sotto sforzi di deformazione abbastanza grandi, il modulo di taglio tipicamente decresce con l'incrementare della deformazione di taglio. Comunque, il modulo di taglio è quasi sempre costante per un determinato terreno ad un determinato sforzo quando la deformazione di taglio è minore del 10E-4%, ed a queste basse deformazioni è generalmente riferito al comportamento elastico o modulo di taglio iniziale G0. Nelle prove con piezocono sismico le deformazioni di taglio sono inferiori a 10E-4%. La conoscenza del modulo di taglio permette valutazioni sulla compressibilità dei terreni, ed esistono varie correlazioni con il parametro G0 per la classificazione e la valutazione di alcune caratteristiche geotecniche dei terrreni come la compressibilità, la densità, il parametro OCR, le deformazoni non drenate in argille. La conoscenza della velocità di taglio permette valutazioni più precise sul rischio di liquefazione. La prova SCPTU permette un valutazione diretta del parametro Vs30 Maggiori e più dettagliate informazioni sulla prova penetrometrica con piezocono sismico e l'utilizzo dei parametri da essa ricavati, le potete trovare alla pagina web del Dr. Richard Campanella www.civil.ubc.ca Alcuni dei vantaggi nell'utilizzo del piezocono sismico: -è un sistema di misura diretta della velocità delle onde sismiche P ed S; -la eccezzionale aderenza tra piezocono e terreno permette la registrazione di segnali sismici molto chiari e ben definiti; -è una prova più economica e rapida rispetto ad altre tecniche di indagine simili come il Down-Hole; -permette la contemporanea acquisizione dei parametri sismici Vs e Vp e geotecnici qc, fs ed U. Esempio di elaborazione di prova SCPTU Alcuni articoli correlati: Prova penetrometrica statica con piezocono sismico: esecuzione ed elaborazione dati di una prova effettuata alla Bocca di Porto di Lido - Canale S.Nicolò (VE) Centralina per piezocono sismico, analisi vibrazionali e sismica di superficie Esecuzione di una prova penetrometrica statica con piezocono sismico
